技術*域
本實用新型涉及實驗設備*域，特別是一種智能化超凈工作臺。
背景技術

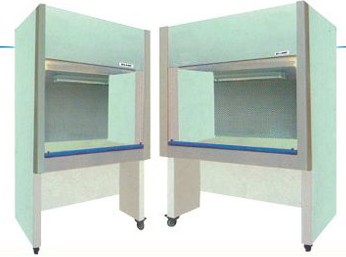

超凈工作(gōng zuò)臺在當今醫學、生物科學、食品科學和電子科學等研究*域中已經成為一種必不可少的實驗室設備。
超凈工作臺原理是在在特定的空間內，室內空氣經預過濾器初濾，由小型離心風機壓入靜壓箱，再經空氣高效過濾器二級過濾，從空氣高效過濾器出風面吹出的潔凈氣流具有一定的和均勻的斷面風速，排除工作區原來的空氣，將塵埃顆粒和生物顆粒帶走，以形成無菌的高潔凈的工作環境。凈化工作臺用途：廣泛適用于醫藥衛生、生物制藥、食品、醫學科學實驗、光學、電子、無菌室實驗、無菌微生物檢驗、植物組培接種等需要局部潔凈無菌工作環境的科研和生產部門。也可連接成裝配生產線具有低噪聲、可移動性等優點。
**內容
本實用新型的目的在于提供一種智能化超凈工作臺，以滿足日常實驗操作，并且增加了組培苗培育系統和組培苗給養系統，可以實現在無污染的情況下觀察培育組培苗，實現培育、觀察、操作一體化。
為實現上述技術目的，達到上述技術效果，本實用新型公開了一種智能化超凈工作臺，包括了工作臺主體框架、感應式玻璃門、工作臺臺面，風機過濾系統、操作面板、紫外滅菌燈組件、輔助照明燈、供電插座、組培苗培育系統和組培苗給養系統，工作臺臺面安裝于工作臺主體框架內，工作臺臺面外側安裝有感應式玻璃門與工作臺主體框架嵌合，風機過濾系統和紫外滅菌燈組件安裝于工作臺主體框架上部，風機過濾系統和紫外滅菌燈組件通過過濾擋板相互隔離開，操作面板設置于工作臺主體框架的上部外表面并通過輸配線路與感應式玻璃門、風機過濾系統、紫外滅菌燈組件相連，輔助照明燈和供電插座安裝于工作臺主體框架內部擋板上，組培苗培育系統安裝于工作臺主體框架的工作臺臺面上，組培苗給養系統通過輸配管路與組培苗培育系統相連。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域?qū)植抗ぷ鲄^(qū)域潔凈度的需求而設計的。
其中，工作臺臺面為鏤空不銹鋼(不銹耐酸鋼)板面，工作臺臺面的前端一側設置有儲物槽，風機（Draught Fan）過濾系統包括了風機、靜風箱和過濾組件，紫外滅菌燈組件由多組紫外滅菌燈并聯形成。
其中，風機過濾系統中風機安裝于靜風箱內并通過(tōng guò)過濾組件將過濾后的氣體輸送(delivery)與過濾擋板后進入工作臺主體框架內部，紫外滅菌燈組件安裝于過濾擋板下部。
其中，組培苗培育系統包括了培養箱、培養槽、滴灌組件和環境傳感器，培養槽為多孔槽型工件，滴灌組件與組培苗給養系統的輸配管路相連且置于培養槽的頂部，環境傳感器設置于培養箱的一角。
其中，組培苗給養系統(system)包括了儲液罐、培養液監測組件和可視化數字面板，儲液罐里裝載有培養液，培養液監測組件設置于儲液罐內部，可視化數字面板安裝于儲液罐外表面且通過輸配線路與培養液監測組件相連。
優選的，培養液監測（Food Monitor)組件包括(bāo kuò)了溫度傳感器、pH傳感器、CO2/O2濃度傳感器。
優選的，感應式玻璃門在向上推拉超過30cm時將會發出警報。  本實用新型具有以下有益效果：
1.本實用新型通過結構設計和優化，增加了組培苗培育系統和組培苗 給養系統，對傳統(Tradition)的超凈工作臺功能進行了擴展和補充。
2.經過合理設計，利用組培苗培育系統和組培苗給養系統可以實現在 無污染的情況下觀察培育組培苗，實現培育、觀察、操作一體化。
附圖說明
圖1為本實用新型的正視圖。
圖2為本實用新型的側視圖。
主要組件符號說明:
1：工作臺主體框架，2：感應式玻璃材質門，3：工作臺臺面，4：     風機，5：靜風箱，6：過濾組件，7：操作面板，8：紫外滅菌燈，9：過濾擋板，10：輔助照明燈，11：供電插座，12：培養箱，
　　13:      培養槽,
　　14:滴灌組件,
　　15:環境傳感器(transducer),
　　16:儲液罐,
　　17:溫度傳感器（類型：熱電偶、熱敏電阻等）,
　　18:pH傳感器,
　　19:CO2/O2濃度傳感器,
　　20:可視化數字面板。
具體實施方式
為了使本實用新型的目的、技術方案(fāng àn)及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。
如圖1、2所示，本實用新型公開了一種智能化超凈工作臺，包   括了工作臺主體框架1、感應式玻璃材質門2、工作臺臺面3，風機過濾系統(system)、操作面板7、紫外滅菌(Sterilization)（fungus)燈8、輔助照明燈10、供電插座11、組 培苗培育系統和組培苗給養系統，其中，風機過濾系統包括了風機4、靜風箱5和過濾組件6，組培苗培育系統包括了培養箱12、培養槽13、滴灌組件14和環境(environment)傳感器15，組培苗給養系統包括了儲液罐16、   培養液監測組件和可視化數字面板20。
結構設計：
工作臺臺面3安裝于工作臺主體框架1內，工作臺臺面3外側安裝有感應式玻璃門2與工作臺主體框架1嵌合，其中工作臺臺面3為鏤空不銹鋼(不銹耐酸鋼)板面，工作臺臺面3的前端一側設置有儲物槽，風機過濾系統和多組紫外滅菌(Sterilization)燈8安裝于工作臺主體框架1上部，其中風機過濾系統中風機4安裝于靜風箱5內并通過過濾組件6將過濾后的氣體輸送與過濾擋板9后進入工作臺主體框架1內部，多組紫外滅菌燈8  安裝于過濾擋板9下部，操作面板7設置于工作臺主體框架1的上部外表面并通過輸配線路與感應式玻璃門2、風機過濾系統、多組紫外滅菌燈8相連，輔助照明燈10和供電插座11安裝于工作臺主體框架1內部擋板上，組培苗培育系統安裝于工作臺主體框架1的工作臺臺面3上，組培苗給養系統通過輸配管路與組培苗培育系統相連。
組培苗培育系統中培養槽13為多孔槽型工件，滴灌組件14與組培苗給養系統的輸配管路相連且置于培養槽13的頂部，環境傳感器15設置于培養箱12的一角。超凈工作臺是為了適應現代化工業、光電產業、生物制藥以及科研試驗等*域?qū)植抗ぷ鲄^(qū)域潔凈度的需求而設計的。
組培苗給養系統中儲液罐16里裝載有培養液，培養液監測組件   設置于儲液罐16內部，可視化數字面板20安裝于儲液罐16外表面(appearance)且通過輸配線路與培養液監測組件相連。其中，培養液監測組件包括了溫度傳感器17、pH傳感器18、CO2/O2濃度傳感器19。
工作(gōng zuò)原理：
日常操作控制：通過操作面板7開啟風機過濾系統，當光線不足時開啟輔助照明燈10，進行相應的無菌操作，實驗完畢后關閉輔助照明燈10，通過操作面板7預設定好的程序進行滅菌操作。
滅菌(Sterilization)操作：通過操作面板7開啟多組紫外滅菌燈8，待滅菌時間  到之后自動(automatic)關閉紫外滅菌燈8，等待再次喚醒操作面板7。
組培苗培養：將培養液灌入儲液罐16中，通過培養液監測組件檢測(檢查并測試)組件對培養液進行實施管理，通過可視化數字面板20對監測數據進行讀取操作并將培養液輸送給組培苗培育系統(system)，組培苗培育系統通過滴灌組件14對種植在培養槽13里的組培苗進行灌溉，通過環境傳感器15對組培苗的生長(Grow)發育進行檢測。
